Что такое аппарат УЗИ?

Начало изучения ультразвуковой технологии в медицине было заложено в начале XIX века, когда из дефектоскопии исследование превратилось в ключевой метод диагностики. Новатором в этой области считается австрийский психиатр и невролог Карл Теодор Дуссик, который в 1942 году зарегистрировал изменения в человеческом мозге с помощью примитивного датчика частотой 1,5 МГц.

Доктор Карл Теодор Дуссик. 1940-е гг.

Аппарат УЗИ — прибор для неинвазивной диагностики внутренних органов и анатомических структур с помощью звуковых волн высокой частоты. Ультразвуковую диагностику (УЗД) аппаратом также называют ультразвуковым сканированием или сонографией.

УЗД использует звуковые волны для получения изображений внутренних структур тела в определенных плоскостях и срезах. Применяется для определения причин боли, отека и инфекций во внутренних органах, для обследования беременных женщин и плода. Также используется для проведения биопсии, диагностики сердечных заболеваний и оценки последствий сердечного приступа.

Ультразвуковая допплерография может быть частью УЗД и предназначена для оценки состояния кровотока. Метод базируется на допплеровском эффекте, который назван в честь своего открывателя — физика Кристиана Допплера.

Различают три типа допплерографии:

1. Цветовой доплер преобразует измерения в массив цветов для отображения скорости и направления кровотока через кровеносный сосуд.
2. Энергетический доплер — более чувствительный метод, чем цветной и предоставляет детальную информацию о кровотоке.
3. Спектральный доплер оценивает скорость кровотока в сердце и кровеносных сосудах за единицу времени.

Цветовой доплер

Из чего состоит аппарат УЗИ?

Примерное устройство аппарата УЗИ

Виды аппаратов УЗИ

Подразделяются по типам

• Приборы с двухмерными изображениями черно-белого цвета. Поддерживают режимы В, М (к дополнительным относятся: В + М, В + В).
• Со спектральным доплером для анализа скорости кровотока. Работают в режимах: В, М, D (импульсно-волновой доплер PW или постоянно-волновой доплер CW). Дополнительные режимы: В + М, В + В, В + D.
• С цветным доплеровским картированием предусматривают функцию отображения двухмерного распределения скорости кровотока и выделения тканей цветом для улучшения визуализации. Поддерживают основные режимы: В, М, D, CFM и дополнительные: В + М, В + В, В + D, триплексный В + В + СFM, 3D, 4D, энергетический доплер.

По клиническим требованиям

• Стационарные, как правило, имеют монитор с большей диагональю и панелью управления. Несмотря на то, что стационарные модели часто оснащаются крупногабаритными процессорами, они обладают большей мощностью и улучшают качество визуализации. Некоторые ультразвуковые технологии, такие как эластография и контрастный ультразвук чаще применяются в стационарных (консольных) аппаратах.

Стационарный УЗИ-аппарат

• Молодая индустрия портативных УЗИ аппаратов быстро выросла за последние годы. И это неудивительно, ведь с такими моделями приборов врач может работать за пределами кабинета. При наличии встроенного аккумулятора, УЗ-сканеры перемещается от одного пациента к другому без выключения питания. Скорость УЗИ очень важна в таких ситуациях как внезапное внутреннее кровотечение, которое следует оперативно обнаружить. и портативный УЗ-аппарат превосходно подходит для этой роли.

Портативный УЗИ-аппарат

• Планшетный прибор обеспечивает высокое разрешение и проникающую способность. Пользовательские настройки параметров для каждого датчика могут задаваться заранее и сохраняются для последующего вызова через панель управления. Настройки включают в себя мощность передачи, выбор управления изображением и компенсацию временного выигрыша (TGC). Также предусмотрены элементы управления для выбора функции кино. Такие приборы мгновенно включаются и готовы к работе.

Планшетный УЗИ-аппарат

По классу оборудования

• Начальный класс. УЗ-сканеры такого класса имеют малый вес, небольшие габариты и образуют в подавляющем большинстве черно-белые изображения. Устройство поддерживает не более 16 каналов и содержит минимум дополнительных опций.
• Средний класс. Имеют 32 канала и обладают расширенным функционалом с цветным и спектральным доплерами.
• Высокий класс. Аппараты применяются в крупных медицинских центрах. Эргономичные механизмы имеют дополнительные функции поглощения шумов, и отличаются улучшенным четким изображением. Приборы поддерживают до 64 каналов и прогрессивные технологии обработки изображения.
• Экспертный (премиум-класс). Диагностирует заболевания на ранних стадиях и позволяет своевременно приступить к лечению. Приборы поддерживают более 64 каналов, создают 3D, 4D-изображения и владеют цифровой обработкой информации.

Как работает аппарат УЗИ?

Элементы ультразвуковых преобразователей (датчиков), как правило, производятся из кристаллов — пьезоэлектриков. Эти материалы создают звуковые волны под воздействием электрического поля, но также могут и создавать электрическое поле, когда на них попадает звуковая волна.

При проведении УЗД датчик посылает в тело пучок звуковых волн (эхо), который отражается обратно к датчику. Когда УЗ-волны достигают датчика, они генерируют электрические сигналы, которые отправляются на ультразвуковой сканер. С помощью скорости звука и времени возвращения каждой волны сканер рассчитывает расстояние от датчика до границы ткани. Эти расчеты используются для создания визуализаций тканей и органов.

Как проводится УЗД?

Ультразвуковое исследование врач начинает с нанесения специального геля на кожу в необходимую область и далее использует датчик. Гель предотвращает образование воздушных карманов между датчиком и кожей, которые препятствуют проникновению УЗ-волн в тело.

Большинство датчиков УЗИ размещаются на коже. Однако для оптимизации качества изображения датчики могут быть помещены внутрь тела через ЖКТ и проч. Кроме того, ультразвук иногда используют при операциях, помещая стерильный зонд в оперируемую область.

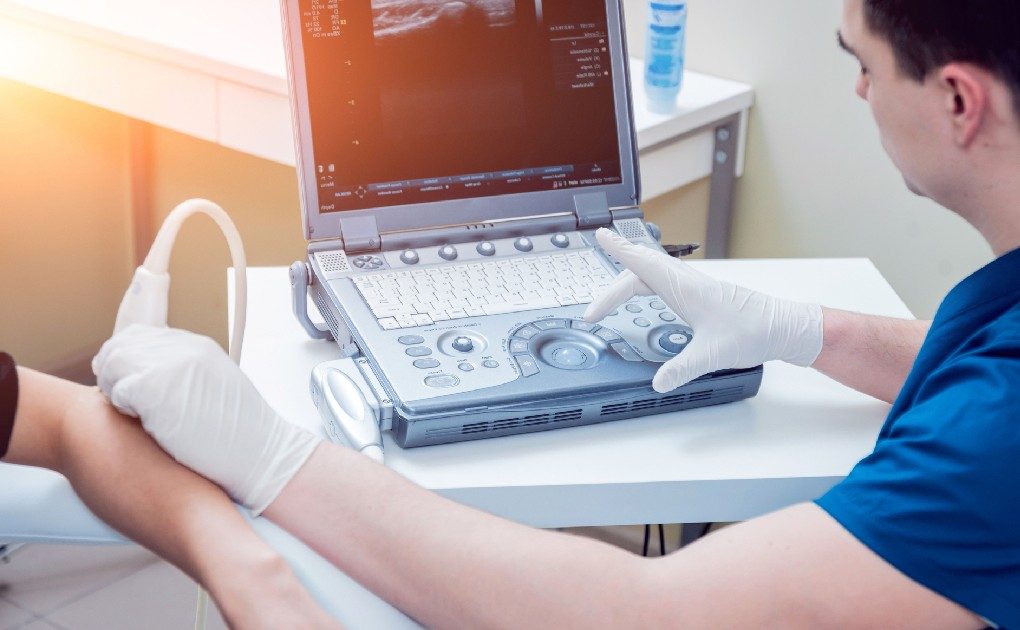

УЗ-диагностика портативным аппаратом

Режимы УЗ-сканеров

• M — одномерный режим сканирования в основном применяется в кардиологии.
• В относится к часто используемым. Врач видит на мониторе черно-белое двухмерное изображение, на котором видны различные по плотности структуры и новообразования.
• Доплеровский эффект. Если эхо отражаются неподвижными материями в организме, то обратный эхо-сигнал имеет ту же частоту, что и первоначальный. Если же сигналы отражаются объектами, которые движутся, то и частота сигнала изменяется. Например, эритроциты в крови выступают катализатором изменения частоты звуковых волн. На основе эффекта Доплера были разработаны режимы: спектральный доплер PW, цветное доплеровское картирование CFI, энергетический доплер PDI, постоянно-волновой доплер CW, тканевый доплер TDI, цветной доплеровский режим ЦДК.
• В-flow позволяет достичь четкой и контрастной визуализации за счет разницы векторов вдоль линии сканирования. Метод часто применяют для оценки состояния кровеносных сосудов.
• Трехмерный статический режим 3D Stat применяется для получения трехмерной картинки. Для работы в 3D Stat режиме требуется специальный объемный датчик.
• Free Hand 3D позволяет получать трехмерные изображения нужных участков при перемещении по телу «свободной рукой».
• Трехмерный динамический 3D Live — трехмерное изображение с изменением в реальном времени. Иногда метод называют 4D-режимом.
• 4D — наиболее информативный режим, который требует использования инновационного УЗ-прибора и матричных датчиков с более 3000 элементов.

Качество изображения слева направо: 2D, 3D, 4D.

Датчики УЗИ

Для получения максимально информативных изображений необходимо применять датчики с определенными характеристиками. Устройства отличаются конструкцией, расположением пьезокристаллов, размером контактной поверхности — апертурой, частотой и могут быть внешними или полостными.

В каталоге OXY2 представлен широкий выбор датчиков для всех классов УЗ-аппаратов:

• биплановые
• внутриполостные
• интраоперационные
• карандашные
• конвексные
• линейные
• микроконвексные
• объемные
• секторные фазированные
• чреспищеводные

Мультичастотный конвексный датчик GE RAB6-RS

Существуют ли противопоказания?

Ультразвук безопасен, неинвазивен и не содержит ионизирующее излучение — рентген. Существуют только моменты, которые приводят к малоинформативности диагностики. Чтобы этого избежать пациент должен следовать рекомендациям врача перед проведением УЗИ.

УЗ-сканеры для животных

Ультразвук активно применяется в ветеринарии, поскольку помогает обнаружить заболевание животного на ранних стадиях и оперативно приступить к лечению. Таким образом, при помощи аппарата УЗИ для животных можно вовремя вылечить домашнего питомца, сохранить психологическое здоровье его владельца, а также предотвратить убытки скотоводческого предприятия, если это ферма.

Mindray Vetus E7

Модели приборов

Магазин медицинского оборудования OXY2 реализует современные и функциональные стационарные и портативные УЗИ-аппараты брендов Mindray и Siemens Healthiness, которые уже много лет поставляют качественное УЗ-оборудование.

Аппарат УЗИ Mindray M5 new

Mindray M5 new

Цветной портативный аппарат среднего класса M5 от бренда Mindray предназначен для использования у постели пациента. Прибор формирует трехмерные изображения методом «свободной руки». Компактный и легкий аппарат весит всего 6 кг. Оснащен LCD-монитором с диагональю 15 дюймов, который поддерживает технологию создания панорамных и изолированных визуализаций с минимальным количеством шумов. Благодаря специальному программному обеспечению аппарат автоматически распознает структуры, четко выделяя их края и контуры. В модели реализована опция iStorage для передачи отчетов и снимков на компьютер по сети с помощью кабеля S-Video Output и интерфейса USB 2.0.

Прибор с цифровым цветным сканированием подходит для медицинских исследований в урологии, педиатрии, ортопедии, гинекологии, кардиологии, для абдоминальных исследований, периферических сосудов, малых органов, опорно-двигательного аппарата, а также при интраоперационных вмешательствах.

Mindray M5 new формирует четкие, контрастные и детализированные изображения анатомических структур. Прибор способен увеличить скорость обработки сигнала до 8 раз, достигая превосходного изображения и высокой частоты кадров. iClearTM подавляет зернистость изображений. УЗ-сканер поддерживает подключение адаптера с портом для трех датчиков. Встроенная память аппарата составляет 80 Гб, также в базовую комплектацию входит жёсткий диск на 1TB.

3D/4D-визуализация прибора содержит максимальный комплекс инструментов для использования значений объемных данных. Режимы визуализации, а также детальная информация о тканях эмбриона позволяют осуществить точную диагностику.

Прибор поддерживает В, 2В, 4В, В+М, М режимы, автоматический расчет толщины комплекса интима-медиа IMT, импульсно-волновой доплер PW, цветной доплер CD, медицинский стандарт цифровых изображений DICOM, трехмерная реконструкция методом «свободной руки», постоянно-волновой доплер CW, и поддержку исследований с контрастными веществами.

Аппарат УЗИ Mindray DC-60

Mindray DC-60

Стационарный аппарат высокого класса поддерживает технологию формирования мультипучка с дополняющими эхо-сигналами для лучшего разрешения и глубокого сканирования. В сканере реализована функция iBeam, которая соединяет отдельные фрагменты, полученные под разными углами, в единое изображение. Оснащен светодиодным монитором с регулируемым углом поворота 180° и диагональю 17 дюймов. Компактный прибор экономит рабочее пространство и может размещаться в небольших кабинетах.

УЗ-сканер оснащен набором программных алгоритмов для проведения общих медицинских исследований и в области акушерства и гинекологии.

Аппарат имеет интуитивно понятный интерфейс и сенсорное управление с помощью 10,4-дюймового экрана, позволяя врачу сосредоточиться на пациенте и процедуре, а не на выставлении настроек. Встроенная память аппарата составляет 320 Гб, также в базовую комплектацию входит жёсткий диск на 500 Гб. Для передачи результатов исследования предусмотрены 6 USB-портов.

За счет тканевой допплеровской визуализации специалист определяет количественные показатели движения областей миокарда и общей работы сердечной мышцы с помощью режимов полной визуализации PSHTM. Гармоническая визуализация повышает контрастное разрешение, что обеспечивает четкие изображения и низкий уровень шумов.

Прибор поддерживает B, M, 4D режимы, цветной доплер CD, постоянно-волновой доплер CW, Touch Screen, а также технологии iZoom, iTouch, iWorks, iScanHelper, iClear, iBeam и HR Flow.

Аппарат УЗИ Siemens ACUSON X300 версия Premium Edition (PE)

Siemens ACUSON X300 версия Premium Edition (PE)

Диагностическая система Siemens ACUSON X300 с расширенным функционалом адаптирована для больших медицинских центров. Имеет встроенную функцию быстрого запуска, что важно для проведения процедур многолучевой диагностики.

Компактные размеры позволяют легко перемещать сканер между кабинетами и отделениями, который оснащен ЖК-дисплеем с диагональю 18 дюймов. В базовой комплектации предусмотрено 3 порта для подключения датчиков. Прибор архивирует данные и передает их по сети.

Аппарат поддерживает технологии и режимы:

• Dynamic TCE моментально подчеркивает границы объектов исследования и снижает зернистость на экране.
• Cadence™ — использование нелинейных алгоритмов, благодаря которым увеличивается точность определения границ патологических изменений в органах при применении контрастных веществ.
• Quick Start позволяет оставить базовые настройки без изменений и одним нажатием кнопки активировать набор параметров без прерывания рабочего процесса.
• Advanced SieClear улучшает определение границ и дифференциацию тканей с комбинацией двух технологий.
• Tissue grayscale optimization — автоматическая оптимизация картинки в серой шкале в соответствии с типом ткани.
• Real Time 3D Imaging создает трехмерную реконструкцию в режиме реального времени при перемещении «свободной рукой».
• Clarify™ Vascular Enhancement (VE) уменьшает шум и зернистость.

Кроме того, прибор имеет встроенную технологию для визуализации просвета сосудов, кардиопакет для количественных измерений в кардиологии, датчики для внутренних исследований в гинекологии, вводный отчет для врачей и специальные пакеты для неотложной диагностики.

Acuson X300 применяется в отделениях акушерства и гинекологии, станциях скорой и неотложной помощи, в кардиологии и неврологии, в медицинских центрах, педиатрических отделениях и центрах.
