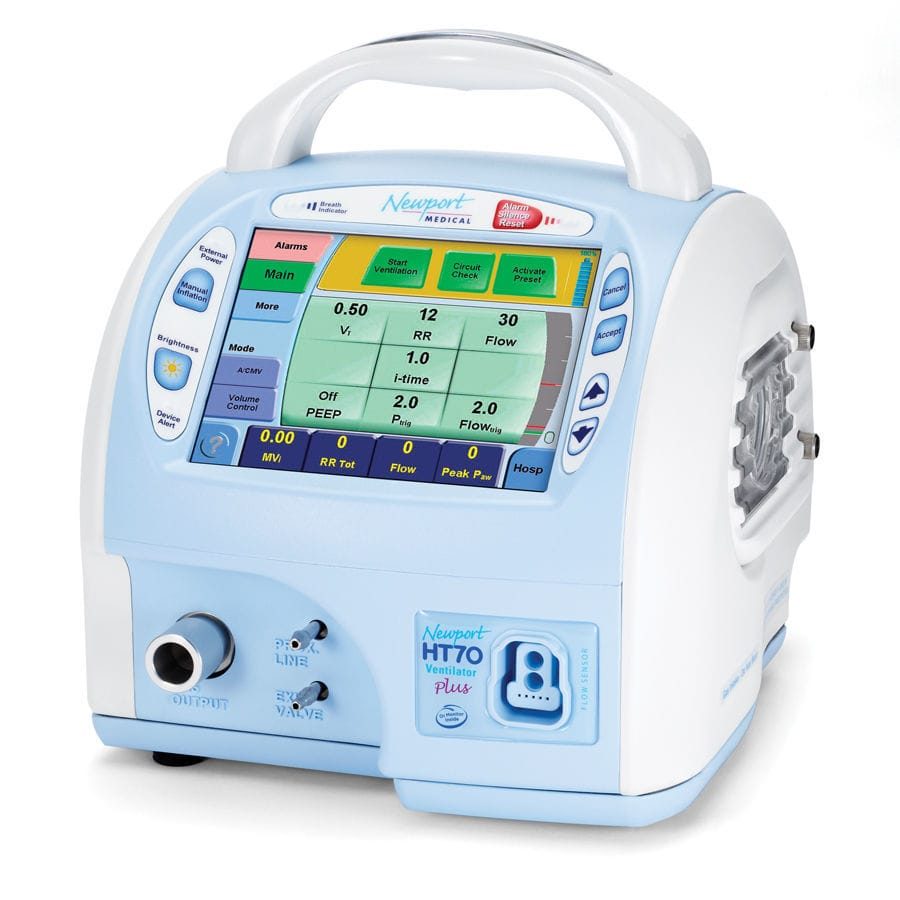

Портативный аппарат ИВЛ Newport HT70 Plus

Компактный и легкий, аппарат ИВЛ HT70 предназначен для работы с большой нагрузкой, поскольку имеет износостойкую наружную поверхность из полимера и прочную общую конструкцию, способную обеспечить функционирование в жестких условиях.

Отличительное свойство аппарата ИВЛ HT70 - простота применения, все основные средства управления помещаются буквально на кончиках пальцев пользователя, поскольку управляется он простыми комбинациями нажатий мембранных кнопок и сенсорного экрана.

В аппарате нет трудных для восприятия меню или сложной последовательности действий, которым необходимо следовать, чтобы внести нужные корректировки в постоянно выполняемые операции.

Трехуровневая система профилей управления упрощает задачи персонала, ухаживающего за тяжелобольными, позволяя управлять всеми функциями устройства, одновременно обеспечивая быстрый доступ к наиболее значимым элементам в условиях транспортировки и существенно повышая безопасность и простоту при уходе за больными на дому.

Усовершенствованные клинические возможности

Помимо износостойкости и простоты применения, аппарат ИВЛ HT70 предоставляет полный комплект клинических возможностей, необходимых для оказания помощи тяжелобольным.

Способность двойного микропоршневого насоса подавать изменяющийся поток газа позволяет аппарату HT70 обеспечивать весь диапазон рабочих режимов и типов вентиляции, при которых ПДКВ контролируется сервоприводом с компенсированием утечек. Компенсация утечек помогает улучшить показатели срабатывания триггеров и избежать автозацикливания при утечке. Аппарат HT70 можно применять с эндотрахеальной трубкой, трахеальной трубкой, лицевой маской, назальной маской или канюлями, или с загубником.

К аппаратам ИВЛ серии HT70 относятся три модели:

• HT70S HT70 Basic используется, когда поддержка по давлению не нужна.
• HT70 HT70 Classic, добавляется функция поддержки по давлению и связанные с ней параметры, а также окно «Тренды».
• HT70PM HT70 Plus, добавляется опция датчика потока воздуховода с выводом графиков, триггером потока и определением объемов выдоха.

Модели HT70 Basic и Classic обеспечивают контроль дыхательного объема вдоха (для каждого дыхательного цикла), минутного объема вдоха, общей частоты дыхания, пикового, среднего и базового (ПДКВ) давления. Давление в контуре пациента в реальном времени постоянно отображается на датчике давления воздуховода на передней панели. Комплексная система тревожного оповещения встроена в аппарат, чтобы предупреждать пользователя о нарушениях безопасных пределов, заданных пользователем или аппаратом ИВЛ. Дополнительный встроенный датчик кислорода позволяет контролировать O2 с установкой верхнего и нижнего пределов тревоги для O2.

В модели HT70 Plus добавляется датчик потока воздуховода с отображением экранных графиков, контроль/тревога по дыхательному и минутному объему выдоха и триггер потока. В этом руководстве описана модель HT70 Plus и указаны функции, не доступные в моделях HT70 и HT70S. Подаваемую пациенту дыхательную смесь можно обогатить кислородом (0,21–1,00) с помощью дополнительного воздушно-кислородного смесителя (50 psi) или дополнительного резервуара с низким потоком кислорода.

Исключительная мобильность

Уникальный дизайн аппарата ИВЛ обеспечивает его максимальную мобильность и безопасность для перевозки тяжелобольных на короткие и дальние расстояния, а также для пациентов, занимающихся обычными делами в своей повседневной жизни. Такая исключительная мобильность обеспечивается за счет двух источников: запатентованной компанией Newport энергосберегающей двойной микропоршневой технологии, которая устраняет необходимость наличия внешнего источника сжатой дыхательной смеси, и внутренней двойной системы батарей, которая обеспечивает практически непрерывную эксплуатацию аппарата на питании от батареи, основанную на технологии «горячей» замены.

Микропоршни аппарата HT70 используют лишь часть той мощности, которая потребляется турбинами и компрессорами. Это увеличивает время использования батареи. Кроме того, наша запатентованная система использует значительно меньше дополнительного кислорода, чем системы, оснащенные турбинами или компрессорами, что тоже повышает мобильность при перевозке или применении в уходе на дому.

Превосходство технологии нашей микропоршневой системы над системами, оснащенными турбинами или компрессорами, позволяет аппарату HT70 безопасно проводить вентиляцию при разнообразных внешних условиях и в широком диапазоне высот. Встроенный двойной микропоршневой насос аппарата HT70 состоит из механически подвижных деталей. Как и другие системы подачи дыхательной смеси с подвижными деталями, во время работы он может издавать небольшой шум. Это не является неисправностью и не влияет на работу аппарата ИВЛ.

Внутренняя двойная система батарей состоит из двух независимых друг от друга, но скоординированных в работе ионно-литиевых батарей: батареи Power Pac, которая расположена позади аппарата ИВЛ, и внутренней батареи, размещенной в самом аппарате. Внутренняя двойная система батарей, если она новая и полностью заряжена, способна обеспечить до 10 часов работы аппарата ИВЛ со стандартными настройками. Такая система гарантирует непрерывную поддержку при транспортировке, в повседневной деятельности и при нарушении энергоснабжения.

Съемная батарея Power Pac подходит для «горячей» замены. Это означает, что если требуется продлить питание от батареи, разряженную батарею Power Pac можно легко вынуть из аппарата HT70 и заменить заряженной батареей Power Pac, не прерывая вентиляции. Для этого не нужны инструменты. Дополнительная внутренняя батарея резервного питания поддерживает непрерывность работы во время замены батареи Power Pac и способна обеспечить не менее 30 минут работы при полной загрузке, когда все другие источники питания истощены. Вес батареи Power Pac составляет два фунта (0,9 кг); она заряжается при каждом подключении аппарата ИВЛ к внешнему источнику питания (переменного или постоянного тока).

Помимо этого ее можно заряжать отдельно. Аппарат HT70 может работать от внешних источников питания с различными параметрами переменного (100–240 В переменного тока при 50/60 Гц) или постоянного тока (12–24 В постоянного тока) или от внутренней двойной системы батарей. Дополнительный адаптер для питания от автомобильной розетки прикуривателя (постоянного тока) позволяет подключаться к автомобильной розетке постоянного тока. Обе батареи внутренней двойной системы батарей заряжаются при каждом подключении аппарата ИВЛ к внешнему источнику питания, независимо от того, используется аппарат в этот момент или нет.

• Диапазон пациентов: дети более 5 кг, взрослые
• Режимы (давление или объем): А/CMV, SIMV, SPONT
• NIV (неинвазивная вентиляция): Вкл./выключение во всех режимах
• VT (дыхательный объем): от 50 до 2200 мл
• ЧД (частота дыхания) : от 1 до 99 уд/мин
• Время вдоха: от0,1 до 3,0 сек
• PEEP/CPAP: от 0 до 30 см Н2О
• PS (поддержка давлением): от 0 до 60 смН2О
• P тригер (чувствительность): -9,9 до 0 смН2О
• О2 (кислород): 21 до 100%
